型号种类
5M、8M、14M、S5M、S8M、S14M
用途
这种齿形的同步带传动扭矩、精度较高，主要应用于重型机械的传动中，如运输机械(飞机、汽车)、石油机械和机床、发电机等的传动，以及适用于高强度、高准确度和高速的传动系统.
型号规格与参数 材料选用及产品特性 产品选型图 相关注意事项
相关产品

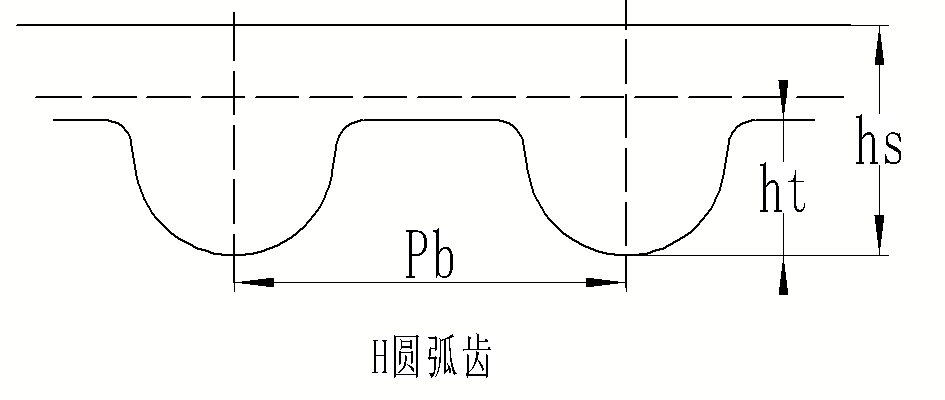

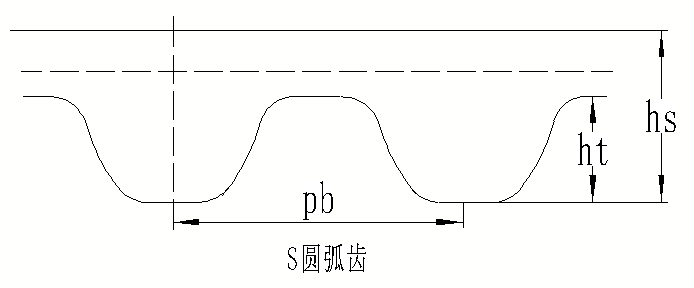

截面尺寸
齿型代号 | 型号 | 节距(pb) | 齿高(ht) | 带厚(hs) |
H | 5M | 5.00 | 2.08 | 6.00 |
8M | 8.00 | 3.38 | 10.00 | |
14M | 14.00 | 6.02 | 13.20 | |
S | S5M | 5.00 | 1.91 | 3.40 |
S8M | 8.00 | 3.05 | 5.30 | |
S14M | 14.00 | 5.30 | 10.20 |

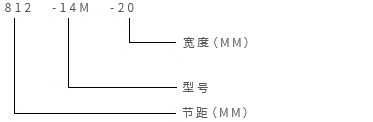

规格型号标记示例
